英鹏 南宁汽车厂防爆立式明装风机盘管

品牌：英鹏

系列：立式明装防爆风机盘管

型号：BFP-51

风量速度（高中低）：500/400/300

供冷量（高中低）：2800/1380/1930

供热量（高中低）：4200/3570/2940

水量（kg/h）：480

水阻力（kpa):19

型式：防爆型单相电容运转异电动机

翅片型式：双向开槽型铝翅片

工作压力：≤1.6mpa

使用房间面积（m²）：14

产品简介：

　　防爆立式明装风机盘管是防爆空调的末端产品，由热交换器，水管，过滤器，风扇，接水盘，排气阀，支架等组成，其工作原理是机组内不断的循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。通常，新风通过新风机组处理后送入室内，以满足房间新风量的需要。

防爆风机盘管主要分为防爆卧式风机盘管、卧式暗装风机盘管、防爆明装风机盘管、防爆立式风机盘管、防爆卧式暗装风机盘管。防爆吸顶式风机盘管、防爆壁挂式风机盘管、防爆柜式风机盘管等特殊定制结构。

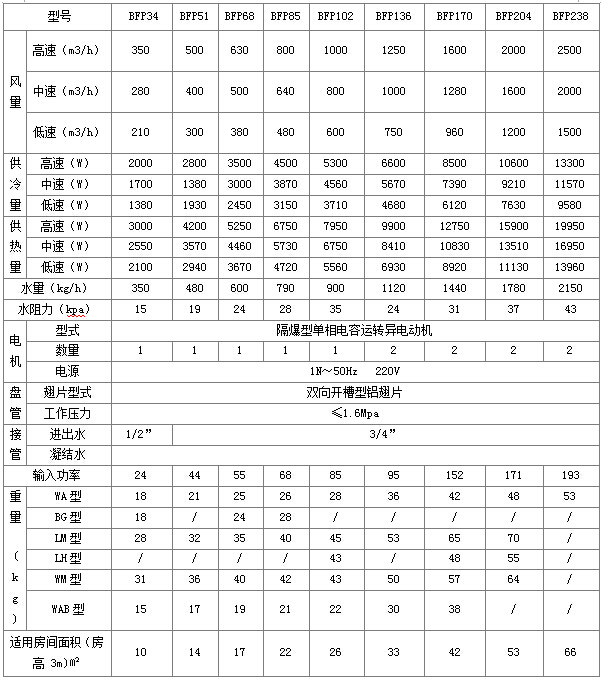

立式明装防爆风机盘管参数：

注：①制冷工况：干球温度：27℃，湿球温度：19.5℃   进水温度：7℃，出水温度：12℃。

②制热工况：干球温度：21℃，湿球温度：――； 进水温度：60℃，出水温度：――。

适用范围：

1、本产品适用于石油化工、冶金、医药、纺织、食品、生物工程、制药、仓库、航天航空工程等爆炸性环境中，有温度控制要求的场所；

2、1区、2区危险气体场所

3、IIA、IIB、IIC类T1-T4组爆炸性气体或蒸汽环境；

4、环境温度：—5℃~＋43℃。

产品特点：

1、整体高度小，节约建筑空间；

2、制冷（热）量大，噪音小，三速电机调节风量，满足不同使用需求；

3、整体选用好质量热镀锌板、好质量铜管和铝翅片，大限度防锈；

4、接水盘整体模压成型，保温采用整体压粘工艺，无凝结水之忧；

5、具备排气、放水功能，保证换热充分并防管道冻裂；

6、表冷器采用优质铜管和铝翅片经机械涨管加工而成

7、本系列分卧式明装、卧式暗装、立式明装、立式暗装、豪华壁挂式、吸顶式等品项；

防爆风机盘管系列

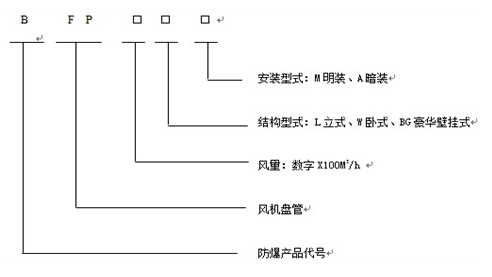

①产品型号表示方法 ：

②产品特点

★ 风机盘管凭借*的技术标准和生产工艺；具有节能，健康环保，运转宁静，安装灵活，外形美观等特点，并有多种形式选择。以其严谨的专业设计，精妙的制造经验和的产品性能，现已被各行业领域采用。

★ 规格齐全；为了满足客户在各种场合下的需要，BFP防爆风机盘管提供三种机外静压可供选择，12Pa，30 Pa，50 Pa，并加长水盘、后／下回风箱。

★ 轻巧外形：机组整体轻巧美观，结构紧凑坚固，明装盘管采用上海宝钢版材表面喷塑，暗装盘管采用锌板或耐指纹板。

★ 节能：机组换热器采用优质空调薄壁紫铜管，配以正弦波型窗式吕翘片，精密液压、机械膨管，换热效率高。

★低耗能：所选用的风机、电机经过合理而准确的匹配，保证机组在运行时达到很大的单位功率制冷量，风机叶轮与电机直接传动，均进行了静平衡与动平衡。

★低噪声：机组所选用的叶轮、涡壳及低噪声电机，加之采用率吸音保温棉，在保证风量与出风静压的基础上大限度地降低机组噪声。

★结构设计灵活、*：机座风机与出风口法兰可轻易更换位置，用户在现场可方便的改变接管方向，安装省时省力。

★安全、防漏：机组凝结水盘及难燃型保温材料为整体冲压一次成型，无焊缝、焊点，杜绝滴漏水现象；专门设计的水盘模具一次成型，底面压有倾斜凹槽，确保冷凝水迅速排出。

★防爆标志：ExdIIBT4 ,ExdIICT4。

本系列产品执行标准如下：

GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求

GB3836.2 -2000爆炸性气体环境用电气设备第2部分：隔爆型“d”

GB3836.4 -2000爆炸性气体环境用电气设备第2部分：本安型“ib”

GB3836.9-2006爆炸性气体环境用电气设备第9部分：浇封型“m”

GB3836.15-2000爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）

JB/10538-2005《防爆除湿机及空调机》
